濾筒除塵器
本設備出廠設置為220V/380V,2P/3P,務必請電器工程師確認，如需 改可按電動機標牌接線圖接線，為了防止靜電，應接地使用。

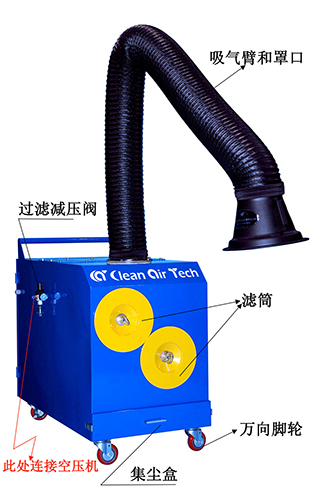

1.各部件名稱及說明（請參照上圖）
| 名稱 | 說明 | 名稱 | 說明 |
| 排風口 | 通過濾筒除粉塵之后排出潔凈空氣 | 吸氣臂 及罩口 |
使用靈活的柔性臂可以在任意焊接位置懸停，帶有法蘭折邊的喇叭口型吸氣罩能夠增強吸氣效果 |
| 渦輪風機 |
全壓2500Pa率風機 |
濾筒 | 的提高了過濾面積，并可過濾小細的顆粒，是一種的濾材 |
| 脈沖 反吹系統 |
接5-7kg的壓縮氣源，自動反吹濾材表面粉塵 | 集塵盒 | 抽屜式集塵盒，可方便清理粉塵 |
| 過濾減壓閥 | 氣泵的異物，防止噴嘴的堵塞，顯示和調整壓縮空氣的壓力 | 萬向腳輪 | 方便設備移動到任意需要的位置 |
2.設備安裝步驟及注意事項
2.1安裝步驟
| 選擇安裝位置 |
 |
| 確認設備后端門關閉 |
|
| 電源布線并接通電源 |
|
| 開機并測定風量 |
|
| 啟動濾筒反吹系統 |
2.2注意事項
2.2.1避免放置在斜坡或震動嚴重的地方， 操做時須固定行走腳輪。
2.2.2本設備出廠設置為220V/380V，2P/3P，務必請電器工程師確認，如需改可按電動機標牌接線圖接線，為了防止靜電，應接地使用。
2.2.3在220V/380V，2P/3P的情況，次接線運轉，可能會因接線接反產生電機逆轉。(電機逆轉時吸風量往往較電機正轉時小).如發生此類情況，請把3P中的2P換連接，b電機正常運轉。務必請電器工程師進行倒線操作。
2.3.4請確認已關好設備倉門，否則會明顯降低吸氣效率。
2.2.5脈沖反吹器是延長濾筒壽命和防止吸力下降的重要部件。請保持噴嘴通暢。使用時請確認啟動開關箱內的脈沖器控制紅色指示燈處于亮的狀態。
2.2.6設備的吸氣罩距離塵點的高度應保持在25cm以上。
3.濾筒換及使用壽命
 |
 |
 |
 |
1.松開
2.向外抽出濾筒
3.換新濾筒，順時針擰緊
4.將舊濾筒抽出并換上新濾筒（換后，啟動前要確認濾筒密封膠圈有無漏氣
5.擰緊濾筒的固定圓螺帽
6.過濾器的規格及使用壽命
6.1 YD-100（壽命8h /d ,12個月以上）濾材的尺寸（口徑325×500L）
6.2 YD-200（壽命8h/d ,12個月以上）濾材的尺寸（口徑250×500L）
6.3 YD-300（壽命8h /d ,12個月以上）濾材的尺寸（口徑250×500L ）
6.4 YD-500（壽命8h/d,12個月以上）濾材的尺寸（口徑250×500L ）
4.常見故障分析與排除
|
故障特征
|
可能原因
|
排除方法
|
|
吸塵能力減弱
|
l 風扇反轉
l 管道被灰塵堵塞
l 過期未換濾材
l 吸入水氣、油霧
|
l 改變電源接線
l 清理排氣管
l 換濾材
l 換濾材
|
|
排氣口漏塵
|
l 濾材故障
l 濾材安裝不當
l 密封圈破損
|
l 換濾材
l 重新安裝濾材
l 換密封圈
|
|
發生震動、出現噪音
|
l 風機風葉上有異物
l 風機的電機軸過度磨損或損壞
l 風葉不平衡
l 螺栓松脫
|
l 停機并去掉葉輪上的異物
l 換電機軸
l 保持葉輪平衡
l 擰緊螺栓
|
|
不能運行
|
l 開關損壞
l 電機異常
l 觸點接觸不良
l 過載停機
|
l 換開關
l 維修或替換電機
l 確認并擰緊
l 檢查原因，并維修
|
|
型號
|
風量m3/min
|
壓力
(Pa)
|
電機
(Kw) |
濾材
|
規格尺寸
|
重量
(Kg) |
||||
|
數量
|
面積（m2）
|
W
|
L
|
H
|
吸風口口徑
|
|||||
|
YD-100
|
12
|
2100
|
0.75
|
1
|
16
|
570
|
1130
|
710
|
FLEXIBLE ARM (φ160x2M)
|
140
|
|
YD-200
|
30
|
2300
|
1.5
|
2
|
24
|
620
|
1210
|
810
|
180
|
|
|
YD-300
|
40
|
2300
|
2.2
|
3
|
32
|
780
|
1230
|
885
|
220
|
|
|
YD-500
|
50
|
2500
|
3.7
|
3
|
36
|
780
|
1320
|
900
|
260
|
|
